HDSO14AX Rampa de Alineación con Apertura Frontal

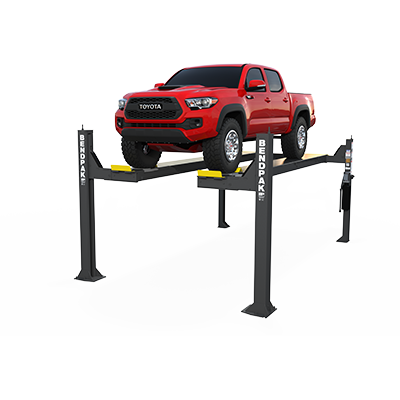

Elevador de alineación frontal abierto de cuatro postes HDSO14AX de BendPak
El HDSO14AX es un frente abierto de 14.000 libras. elevación de alineación de capacidad. El diseño "abierto" facilita el acceso a las placas de giro delanteras y al tren de aterrizaje, y cuenta con placas de giro delanteras y placas de deslizamiento traseras integradas en las pistas. Las ruedas responden a los ajustes sin resistencia.

    Diseño de frente abierto y 14,000 lbs. de poder

    Diseñamos el elevador de alineación HDSO14AX sin una barra transversal delantera, para que los operadores puedan entrar y salir fácilmente por debajo del vehículo. Ahora el proceso de ajuste frontal se vuelve rápido y sin problemas. Esto es imprescindible para bahías de alineación ocupadas. Además, para una nivelación precisa de elevación frontal, nada supera a nuestros tubos estabilizadores delanteros ajustables patentados. El paso infinitamente ajustable compensa cargas excesivas y suelos inclinados.

    Placas deslizantes

    Las placas deslizantes de múltiples ruedas orientadas hacia atrás y las placas giratorias orientadas hacia el frente permiten una alineación precisa y flotante.

    Gire las placas

    Este elevador de alineación cuenta con dos bolsillos de placa giratoria empotrados que le permiten colocar libremente las placas giratorias galvanizadas resistentes a la corrosión.

    Roldanas de cable de dos ejes

    Los elevadores de alineación BendPak incluyen poleas de cable de 10.5 ”de diámetro fuertes, duraderas y de gran tamaño dentro de la pista y los tubos transversales, así como ejes de polea de 2.25” de diámetro. Estos potentes componentes mantienen su elevador de automóviles en funcionamiento durante muchos años, mucho más allá del punto en que los elevadores de otras marcas ya se han agotado o han requerido costosos reemplazos de piezas.

    Cable para aviones de servicio pesado

    BendPak pasa cuatro cables de acero de calidad aeronáutica (que miden un diámetro robusto de 1/2 ”, 6 x 25), dentro de las columnas. Son literalmente el último estándar para la construcción de cables de alta calidad y elevación segura.

    Posiciones de bloqueo de altura ajustable

    Las alineaciones las realizan a menudo diferentes mecánicos en un taller ajetreado. Las múltiples alturas de bloqueo permiten que diferentes personas trabajen en el elevador de alineación HDSO14AX a la altura adecuada para ellos. Dado que es un diseño de frente abierto, es fácil meterse debajo sin importar cuán altos sean.

    Lubricación incorporada

    Los engrasadores son un componente esencial de todos los elevadores de automóviles que fabricamos. Mantienen las poleas del cable lubricadas, por lo que no tiene que preocuparse por la productividad y la seguridad en nuestro diseño.

    Limitador de flujo

    Si ocurre algo catastrófico en su taller que interrumpa la funcionalidad de su elevador, queremos que se sienta seguro de que BendPak mantiene sus vehículos y equipos seguros. Si el sistema hidráulico se corta o pierde toda la presión, lo que sería extraordinario, el divisor de flujo hidráulico incorporado aún garantiza un descenso seguro y uniforme en todo momento.

    Cerraduras de seguridad con resorte

    Nuestras cerraduras totalmente ajustables también se encuentran en el elevador de alineación HDSO14AX. Los resortes se acoplan a medida que el bloqueo asciende a su posición. Este diseño también ayuda a mantener las plataformas uniformes, incluso si hay una pequeña pendiente en el piso de su garaje.

    Desbloqueo neumático con botón pulsador

    Las esclusas de aire hacen que la liberación de las cerraduras sea simultánea, todas y cada una de las veces. La liberación instantánea asegura que las plataformas elevadoras de alineación desciendan de manera uniforme.

    Sistema de bloqueo secundario

    Un sistema de bloqueo de respaldo protege el sistema de alineación en caso de que se detecte holgura del cable. Cuando esto ocurre, el cable se "agarra" inmediatamente y la operación completa cesa de inmediato.

    Diseño integrado

    Los cables BendPak, las poleas de cable y las líneas aéreas corren internamente por toda la estructura. Cada una de estas piezas es susceptible a daños y desgaste adicional si se deja expuesta. Mantenemos limpia la apariencia de este elevador de alineación mientras protegemos las partes y componentes más críticos.

    Sistema de energía eléctrico-hidráulico

    La unidad de potencia nunca necesita ser mantenida o ajustada. También es tan fácil y seguro de usar que lo recomendamos tanto para aplicaciones domésticas como comerciales.

    Rampas de acceso más largas

    Debido a que nuestras rampas de acceso son más largas, facilitan la carga de vehículos con poca distancia al suelo. Tan fácil, de hecho, que nunca rascarás la parte inferior de tu auto o lucharás con el pedal del acelerador para dar suficiente gasolina sin disparar a la rampa a una velocidad peligrosa. Simplemente deslízate y comienza a alinear.

    Conducto protector flexible

    El conducto duradero que rodea las líneas aéreas y las mangueras hidráulicas evita daños en los cables. También te mantiene a salvo de descargas eléctricas.

    Gatos de puente rodante

    Los gatos de puente rodante convierten su elevador de alineación en un elevador de cuatro postes para todo uso. No es necesario trasladarse a un elevador de automóviles diferente para realizar el servicio de ruedas y frenos. Ahora puede cambiar los rotores de freno justo antes de alinear las ruedas, todo en el mismo elevador. Los gatos de puente rodante son una forma segura y que ahorra espacio de aumentar la capacidad del taller sin comprar más equipos.

      • Capacidad de carga 14.000 libras
      • Enormes cables de polea para reducir el desgaste
      • CE Certificado y Aprobado. Cumple o excede los mandatos prescritos por la norma europea EN 1493
      • Diseño de acceso frontal extremadamente práctico para facilitar acceso
      • Rampas largas para rendir mejor servicio en carros de piso bajo
      • Sistema electrohidráulico
      • Carriles incluyen un kit de accesorios opcionales
      • Carriles se ajustan a distintos anchos de rueda
      • Sistema de nivelación automática con múltiples posiciones de seguridad de auto-nivelado
      • Equipado con placas deslizantes traseras y platos frontales de rotación para alineación
      • Múltiples posiciones para sus platos de rotación para acomodar mejor la base de la rueda
      • Mono cilindro hidráulico montado debajo de la pista
      • Cables de elevación, trabas de seguridad y poleas completamente ocultos
      • Bloques deslizantes anti-balanceo localizados en cada columna
      • Botón neumático de liberación de seguridad
      • Cables aeronáuticos de ½” para carga pesada
      • Trabas se encuentran incluidas dentro de las columnas para mayor seguridad
      • Mayor diámetro de poleas reduce fatiga del cable
      • Enrolladoras de cable auto-lubricantes
      • Robustos ejes de rodillos de 1-3/8”
      • Trabas de seguridad se encuentran en múltiples posiciones en cada columna
      • Mecanismo de seguridad secundario
      • Incluye bloqueos de seguridad ajustables para un nivelado preciso
      • Opcional Kit de líneas de aire para su gato puente rodante se integran debajo de las pista
      • Rampas opcionales para acceso libre
      • Láminas anti-goteo opcionales
      • Gato hidráulico deslizante opcional con capacidad de 7.000 libras (modelo RJ-7)






    • Capacidad de carga: 14.000 libras/6.350 kg
    •   *Capacidad máxima/eje delantero: 7.000 libras/3.175 kg
    •   *Capacidad máxima / eje trasero: 7.000 libras. / 3.175 kg
    • Ancho total frontal: 143 "/ 3632 mm
    • Ancho total trasero: 130 "/ 3301 mm
    • Longitud externa: 215-1/2 "/ 5473 mm
    • Longitud total: 244 "/ 6198 mm
    • Altura de las columnas frontales: 97”/2.464mm
    • Altura de las columnas traseras: 95”/2.413mm
    • Altura de carril: 7-5/8”/192mm
    • Máxima elevación:70”/1.778mm
    • Altura máxima de elevación: 77-5/8”/1.970mm
    • Ancho entre columnas frontales: 123”/3.124mm
    • Ancho entre columnas traseras: 120”/508mm
    • Ancho de carril: 20”/508mm
    • Ancho entre carriles: 45 "/ mm 1143
    • Longitud de carriles: 199 "/ 5.054 mm
    • Min alineación 4-ruedas: 89” / 2.2.61 mm
    • Máx alineación 4-ruedas: 156” / 3.962 mm
    • Máx alineación 4-ruedas: 182” / 4.623 mm
    • *Min base de rueda @ capacidad nominal: 140 "/ 3,556 mm
    • *Min base de rueda @ capacidad del 75%: 120 "/ 3048 mm
    • *Min base de rueda @ capacidad del 50%: 100 "/ 2,540 mm
    • *Min base de rueda @ capacidad del 25%: 80”/2.032 mm
    • Posiciones de seguridad: 13
    • El espaciamiento de trabas de seguridad: cada 4 "/ 102 mm
    • Tiempo de subida: 60 segundos
    • Motor: 220 VAC / 60 Hz / 1 F

    Nota: Un suministro de aire (mínimo: 30 psi / 3 CFM) se requiere para funcionamiento de los mecanismos de bloqueo de seguridad. Es responsabilidad final y exclusiva del usuario proporcionar, instalar y mantener el suministro de aire.
    *Distancia del centro de las ruedas frontales y traseras del vehículo o el centro de par de ejes en relación a la ubicación de las ruedas del vehículo en el elevador.
    *No todos los modelos de elevadores BendPak cumplen con las normas prescritas de ANSI/ALI ALCTV-2006 ó ANSI/UL 201. Consulte la página www.autolift.org para una lista completa o contacte a BendPak a través del correo electrónico: contact@bendpak.com


    Elevador de alineación frontal abierto de cuatro postes HDSO14AX de BendPak
    Elevador de alineación frontal abierto de cuatro postes HDSO14AX de BendPak
    Placas de giro de elevación de alineación frontal abierta HDSO14AX
    Elevación de alineación de rodillos de placa deslizante BendPak
    Elevador de alineación de placas giratorias de lujo BendPak
    Carro elevador de alineación frontal abierto HDSO14AX
    Bloqueos de seguridad de holgura de elevación de alineación frontal abierta HDSO14AX
