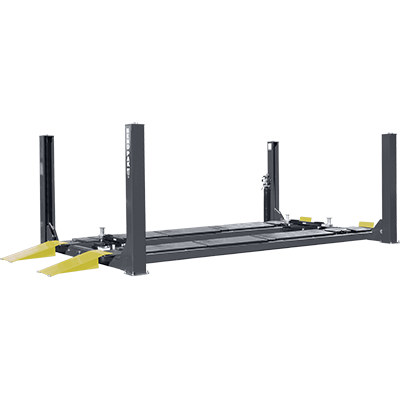

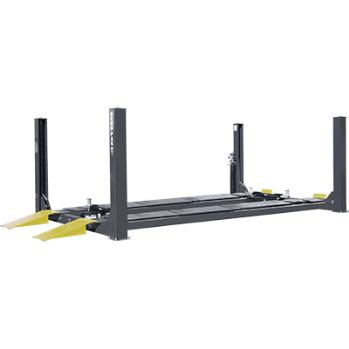

Si necesita un elevador de alineación que sirva tanto para trabajos livianos como pesados, le recomendamos el HDS-18EA. Diseñado para levantar una generosa capacidad de carga de hasta 18.000-lbs. con carriles anchos y una longitud más extensa, lo que significa que podrá acomodar una más amplia variedad de vehículos. El HDS-18EA con nivelación ajustable, placas antideslizantes con multiples rodantes en la parte posterior y platos oscilatorios frontales le ofrece mejor compatibilidad con los sistemas de alineación más sofisticados que actualmente incluyen cámara y tecnología 3D.

Todos los elevadores de camionetas de carga pesada, HDS-18EA tienen las siguientes características:

• Placas con múltiples deslizantes en la parte trasera y platos de rotación o giratorios en la parte frontal para permitirle extremadamente precisa alineación de libre flotación.


• Enormes poleas de 12” de diámetro localizadas dentro de los carriles y los rieles de soporte cruzado combinados con poleas grandes ejes de 4” de diámetro dramáticamente ayudan a evitar el frecuente desgaste del cable, prolongando el tiempo de vida y ahorrándole dinero al necesitar menos servicio.


• Los elevadores de la serie HDS tienen cuatro cables de acero inoxidable que proporcionan un gran equilibrio entre resistencia a la abrasión y fatiga.


• Engrasadores están situados en cada eje de la polea y la polea para que el mantenimiento de lubricación no sea un problema.


• Cada elevador de camiones de cuatro postes de las series HDS está equipado con un cilindro hidráulico oculto debajo del carril para brindarle máximo rendimiento y fiabilidad, además de mínima exposición de los elementos. El cuerpo del cilindro soldado está hecho de tubo de acero de alta resistencia y producido para exceder las especificaciones de ASTM.


• El cilindro hidráulico es básicamente un cilindro y la cabeza del cilindro, pistón y vástago, y sellos con bandas de desgaste que prácticamente ayudan a eliminar cualquier derivación de fluido. Su diseño sencillo y materiales de fabricación superior aseguran que el cilindro le proveerá de años y años de servicio confiable y sin problemas.



• Un limitador de flujo hidráulico integrado proporciona un descenso controlado en el evento inesperado de una rotura de manguera.


• Nuestros equipos tienen un acabado de pintura en polvo la que los protege de condiciones adversas de clima, derrames de substancias químicas y la que además le proveerá de años de protección.


• Seguros con soportes de resorte se enlazan de manera automática y continua durante la subida y las placas de seguridad tipo escalera ajustables permiten la nivelación pareja de los carriles, incluso cuando el elevador está instalado en pisos inclinados.


• Un simple botón de liberación de bloqueo neumático permite las operaciones de ascenso y descenso que sean sencillas y rápidas. Cilindros neumáticos de acero inoxidable y de aluminio de calidad aeronáutica le darán años de servicio sin problemas.


• Un segundo sistema de bloqueo de seguridad se encuentra en constante guardia como refuerzo y actúa como un dispositivo de control en el caso improbable que ocurra un fallo.


• Los cables de elevación, líneas de aire, cerrojos de seguridad y poleas se encuentran ocultos dentro de la estructura del elevador.


• Posee varias posiciones ajustables de seguridad para escoger la altura necesaria y darle opciones infinitas de nivelación.


• Todos los controles de operación se encuentran al alcance.


• Las bases de 12”x12” proporcionan una fundación sólida y estabilidad.


• Un gran accesorio opcional para los elevadores HDS-18EA puede ser un puente rodante ya que le ayuda a aumentar la capacidad de servicio. Los gatos hidráulicos rodantes tipo Rolling Jack se utilizan tanto para levantar la parte delantera o trasera de un vehículo fuera de los carriles permitiendo de esta manera a los operadores realizar de forma eficiente sus servicios de frenos o llantas. Un par de gatos hidráulicos le ayudará a elevar todo el vehículo. Cada gato viene con brazos telescópicos y almohadillas de contacto de hule y proporciona tres posiciones de seguridad y adaptadores ya sea para camiones o furgonetas. Los gatos vienen equipados con una bomba hidráulica de aire de uso comercial.

• Capacidad de carga 18.000 libras
• CE Certificado y Aprobado. Cumple o excede los mandatos prescritos por la norma europea EN 1493
• Placas con deslizadores múltiples
• Poleas gigantes 12” de diámetro para cables.
• Cuatro cables de elevación de acero inoxidable
• Engrasadores en cada polea y eje
• Cilindro hidráulico montado debajo del carril
• Limitador de fluido
• Acabado de pintura en polvo
• Seguros con accionado de resorte
• Resguardo constante de sistema de seguridad
• Cables de elevación completamente ocultos
• Múltiple y ajustable posiciones de trabas de seguridad
• Sistema de energía de libre mantenimiento
• Controles de operación convenientemente localizados
• Placas de base 12”x12”
• Puente Rodante opcional y disponible para venta

---

• Capacidad de carga: 18.000 libras / 8165 kg
• *Capacidad máxima/eje delantero: 9.000 libras/4082 kg
• *Capacidad máxima / eje trasero: 9.000 libras/4082 kg
• Ancho total: 154”/3912mm
• Longitud externa: 257”/6528mm
• Longitud total: 297”/7544mm
• Altura de las columnas: 93”/2362mm
• Min. altura de carril: 10-1/2”/267mm
• Máxima elevación: 60”/1524mm
• Altura máxima de elevación: 70-1/2” / 1791mm
• Ancho entre columnas: 134”/3404mm
• Ancho de carril: 22”/559mm
• Ancho entre carriles: 38”-56”/965mm-1422mm
• Longitud de carriles: 263”/6680mm
• Min Alineación de 4 ruedas: 83”/2108mm
• Max Alineación de 4 ruedas: 138”/3505mm
• Max Alineación de 2 ruedas: 211”/5359mm
• *Min base de rueda @ capacidad nominal: 185" / 4699 mm
• *Min base de rueda @ capacidad del 75%: 160" / 4064 mm
• *Min base de rueda @ capacidad del 50%: 135" / 3429 mm
• *Min base de rueda @ capacidad del 25%: 110" / 2794 mm
• Posiciones de trabas de seguridad: 9
• Espaciamiento de trabas de seguridad: cada 6 "/ 152 mm
• Tiempo de subida: 75 segundos
• Motor: 220 VAC / 60 Hz / 1 F


Nota: Un suministro de aire (mínimo: 30 psi / 3 CFM) se requiere para funcionamiento de los mecanismos de bloqueo de seguridad. Es responsabilidad final y exclusiva del usuario proporcionar, instalar y mantener el suministro de aire.
*Distancia del centro de las ruedas frontales y traseras del vehículo o el centro de par de ejes en relación a la ubicación de las ruedas del vehículo en el elevador.
*No todos los modelos de elevadores BendPak cumplen con las normas prescritas de ANSI/ALI ALCTV-2006 ó ANSI/UL 201. Consulte la página www.autolift.org para una lista completa o contacte a BendPak a: contact@bendpak.com.mx
