HDS-14 Elevador de Autos, Longitud estándar

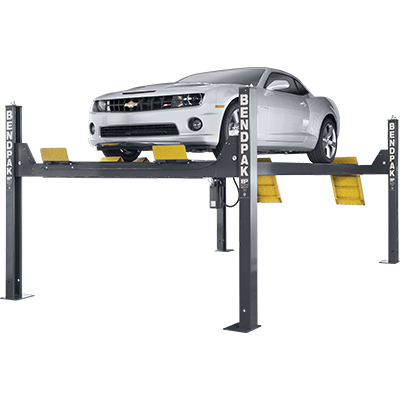

Elevador de Autos HDS-14 construcción robusta
El HDS-14 es un elevador de autos de la marca BendPak con un poder de elevación de carga de hasta de 14.000 lbs. Todas nuestros elevadores de coches vienen equipados con una larga lista de características claves tan extensas como su brazo, todo para que usted pueda asegurarse que está comprando lo mejor.

    Los elevadores de cuatro postes de las series HDS de BendPak fueron construidos para asistirle en los más exigentes trabajos de elevación. En particular, el HDS-14 es un equipo resistente que sin duda alguna se convertirá en la herramienta primordial de su taller.  Todas nuestras plataformas de elevación vienen equipadas con una larga lista de características diseñadas especialmente para que su servicio automotriz sea más eficaz y sencillo a la vez.

    Nuestros competidores dirán que tal vez exageramos pero cuando diseñamos nuestros equipos, pensamos detenidamente en todas las características que un elevador debe tener para realizar su trabajo. Al final, usted sabe que si es un producto de BendPak, viene con garantía y la promesa que le va a durar, le va a rendir en sus labores y va aumentar su productividad. Todos nuestros ascensores industriales son reconocidos por su calidad y confiabilidad en el mundo entero.

    Los modelos de elevadores de cuatro postes HDS-14 y el HDS-14X tienen una generosa capacidad de elevación de carga de 14,000 libras y presentan carriles amplios para dar cabida a una gran variedad de bases de ruedas del vehículos. Para más detalles contáctenos a: contact@bendpak.com.mx  o llámenos al: 1-805-933-9970
    Poleas dobles
    Enormes poleas dobles para cable de 10 ½ “ de diámetro localizadas dentro de los carriles y los rieles de soporte cruzado combinados con poleas de grandes ejes de 2- ¼” de diámetro ayudan a evitar y reducir estrés, fatiga y frecuente desgaste del cable, prolongando el tiempo de vida y ahorrándole dinero al necesitar menos servicio.
    Cables aeronáuticos para trabajo pesado
    Los elevadores de las series HD tienen cuatro cables de ½” de diámetro 6 x 25 de acero inoxidable y que tienen una resistencia de fuerza de 14.000 libras cada uno. Este cable de calidad aeronáutica se ha diseñado específicamente para aplicaciones de elevación y ofrece un gran equilibrio entre resistencia a la abrasión y fatiga.
    Auto-lubricante

    Conexiones de engrase están situadas en cada eje de polea y la polea para ayudar a mantener estas críticas partes bien lubricadas y a su vez para simplificar el mantenimiento periódico.

    Cilindro Hidráulico Oculto
    Cada elevador está equipado con un sólo cilindro hidráulico, de 3-1/2", escondido debajo del carril para una exposición mínima y máximo rendimiento. Nuestros cilindros hidráulicos industriales disponen de una sólo pieza, un pistón de metal, empacado especialmente con sellos para pistón y con bandas para eliminar virtualmente el paso de fluido.

    Un rodante lisado de cromo, esmerilado y pulido con una aleación de micro acero C-1045/50 y recubierto con un diámetro mínimo de 0.001” para garantizarle el funcionamiento superior de la vida del cilindro. El cuerpo del cilindro soldado está hecho de tubos de acero construidos para exceder las especificaciones de ASTM. Sus materiales de primera clase, le aseguran que sus cilindros permanecerán derechos, lisos y durarán por mucho tiempo.

    Limitador de caudal
    Un integrado limitador de fluido le proporciona descenso controlado en el evento inesperado de una rotura de manguera.


    Durable acabado de pintura

    Una protección confiable para soportar condiciones de tiempo y químicos adversos que comienzan con pulido. 2) Todas las piezas se lavan en tanques de fosfato en cinco etapas, luego se secan inmediatamente para evitar la oxidación. 3) Luego se sellan o se rellenan las superficies de las piezas que lo necesiten con cinta adhesiva de alta temperatura y tapones de silicona. 4) Luego se les da a las partes una limpieza muy ligera y breve con diluyente para eliminar cualquier residuo de luz o huellas dactilares, 5) Las piezas terminadas se cuelgan de una línea transportadora electro-estática para después terminar cubiertas en polvo gracias a la utilización de una pistola de pulverización electrostática para el proceso. 6) Luego que las partes están completamente cubiertas en pintura en polvo, los carritos rodantes con las piezas son metidos a un horno de curado donde experimentarán el último paso que consiste en hornearlas por un lapso de 15 a 45 minutos en 400 grados.

    Grandes bases de metal
    Las bases de 10" x 12" proporcionan una fundación sólida para los elevadores HDS-14.


    Trabas de seguridad
    Seguros con soportes de resorte se engranan de manera automática y continua durante la subida y las placas de seguridad tipo escalera ajustables permiten la nivelación pareja de las pistas, incluso cuando el elevador está instalado en pisos inclinados.
    Pulsador neumático de desbloqueo
    Un simple botón de liberación de bloqueo neumático permite las operaciones de ascenso y descenso que sean sencillas y rápidas. Cilindros neumáticos de acero inoxidable y de aluminio de calidad aeronáutica le darán años de servicio sin problemas.
    Sistema de seguridad de refuerzo
    Un segundo sistema de bloqueo de seguridad se encuentra en constante guardia y actúa como un dispositivo de control de tensión del cable en el caso improbable que ocurra un fallo.














    Diseño integrado
    Los cables de elevación, líneas de aire, cerrojos de seguridad y poleas se encuentran resguardados dentro de la estructura del elevador.




    Posiciones de altura ajustable

    Cada columna cuenta con múltiples y ajustables posiciones seguras de altura para varios e infinitos niveles de estacionamiento y elevación. Placas de base de 12”x10” proporcionan una fundación sólida.







    Sistema Electrohidráulico
    Un sistema de poder hidroeléctrico libre de mantenimiento le asegura máxima confiabilidad. Todos los controles de operación están localizados al alcance.
    Carriles antideslizantes
    Las pistas antideslizantes le proporcionan un agarre máximo incluso cuando la superficie de la pista está húmeda o aceitosa. Largas rampas de acceso presentan automáticas cuñas para las ruedas traseras que son de gran ayuda al cargar vehículos de piso bajo.


    Largas rampas de acceso

    Estas rampas de acceso se diseñaron ya hace algún tiempo atrás para ayudar al cargar los vehículos de perfil bajo. Es increíble que algo tan pequeño hace una gran diferencia.
    Conducto flexible de metal revestido
    Mangueras hidráulicas y líneas de aire pasan a través de un protegido conducto flexible revestido.









    Gato Puente Rodante para elevador
    Este opcional gran accesorio aumenta la capacidad de servicio de su elevador de 4 postes. El modelo RJ-7 es ideal para servicio de frenos, ruedas y suspensión. El gato puente rodante/Rolling Bridge es un equipo poderoso con una capacidad de 7.000 libras de peso, con brazos telescópicos y almohadillas de contacto de hule para poder extenderse libremente sobre las rampas y posicionarse bajo los puntos claves de elevación del vehículo. Con un par de gatos puente rodante, usted podrá levantar fácilmente su carro. Nuestros gatos RJ-7 vienen equipados con una bomba hidráulica de uso comercial y requieren una presión de 125 PSI y 10-20 CFM.

    *No todos los modelos de elevadores BendPak cumplen con las normas prescritas de ANSI/ALI ALCTV-2006 ó ANSI/UL 201. Consulte la página www.autolift.org para una lista completa o contacte a BendPak a través del correo electrónico: contact@bendpak.com.mx




      • Capacidad de elevación de carga 14.000 libras
      • Rampas medianas y largas para acceso de carros de piso bajo
      • Ce Certificado y Aprobado. Cumple o excede los mandatos prescritos por la norma europea EN 1493
      • Carriles incluyen un kit de rieles como accesorios opcionales
      • Mono cilindro hidráulico montado debajo de la pista
      • Cables de elevación, cerrojos de seguridad y poleas completamente ocultos
      • Bloques deslizantes anti-balanceo localizados en cada columna
      • Botón neumático de liberación de seguridad
      • Cables aeronáuticos de ½” para carga pesada
      • Trabas se encuentran incluidas dentro de las columnas para mayor seguridad
      • Mayor diámetro de poleas reduce fatiga del cable
      • Enrolladoras de cable auto-lubricantes
      • Robustos ejes de rodillos de 1-3/4”
      • Trabas de seguridad se encuentran en múltiples posiciones en cada columna
      • Ubicación personalizada de la unidad de potencia
      • Rampas de acceso tienen incorporadas cuñas para ruedas
      • Mecanismo de seguridad secundario
      • Carriles antideslizantes
      • Rampas para acceso como accesorio opcional disponibles para venta
      • Láminas anti-goteo como accesorio opcional
      • Gato hidráulico estilo Rolling Jack opcional con capacidad de 7.000 libras (modelo RJ-7)
      • Certificado por ETL






    • Capacidad de carga*: 14.000 libras / 6.350 kg
         *Capacidad máxima/eje delantero: 7.000 libras/3.175 kg
         *Capacidad máxima / eje trasero: 7.000 libras. / 3.175 kg
    • Ancho total: 130"/ 3301 mm
    • Longitud externa: 213"/ 5408 mm
    • Longitud total: 241”/6.131mm
    • Altura de las columnas: 93”/2.362mm
      7-5/8”/192mm
    • Máximo aumento: 70”/1.778mm
    • Altura máxima de elevación: 77-5/8”/1.970mm
    • Ancho entre columnas: 120”/3.046mm
    • Ancho de carril: 20”/508mm
    • Ancho entre carriles: 37 ½”-51”/952mm-1.295mm
    • Línea central del carril: 57-1/2"- 71" / mm 1.460 - 1.803 mm
    • Borde exterior de los carriles: 77-1/2"- 91" / mm 1.968 - 2.311
    • Espacio libre entre columnas: 98"/ 2482 mm
    • Longitud de carriles: 199"/ 5054 mm
    • Min base de rueda @ capacidad nominal: 140"/ 3,556 mm
    • Min base de rueda @ capacidad del 75%: 120"/ 3048 mm
    • Min base de rueda @ capacidad del 50%: 100"/ 2,540 mm
    • Min base de rueda @ capacidad del 25%: 80"/ 2032 mm
    • Posiciones de trabas de seguridad: 13
    • Espaciamiento de trabas de seguridad: cada 4"/ 102 mm
    • Tiempo de ascenso: 60 segundos
    • Motor: 220 VAC / 60 Hz / 1 Ph
    • Peso del envío: 2.605 libras. / 1.182 kg
    • Dimensiones del embalaje: 212" x 24" x 40"/ mm 5.385 x 610 mm x 1.016 mm

    Nota: Un suministro de aire (mínimo: 30 psi / 3 CFM) se requiere para funcionamiento de los mecanismos de bloqueo de seguridad. Es responsabilidad final y exclusiva del usuario proporcionar, instalar y mantener el suministro de aire.
    *No todos los modelos de elevadores BendPak cumplen con las normas prescritas de ANSI/ALI ALCTV-2006 ó ANSI/UL 201. Consulte la página www.autolift.org para una lista completa o contacte a BendPak a través del correo electrónico: contact@bendpak.com.mx

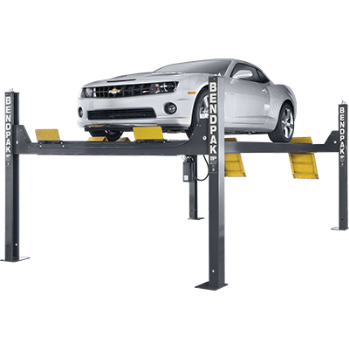

    Elevador de Autos HDS-14 construcción robusta
    Elevador de Autos HDS-14 construcción robusta
    Elevador de autos HDS-14 ensamblaje de unidad de potencia
    El elevador de carros HDS-14 es seguro, confiable y con una larga lista de características para que usted pueda cerciorarse que está comprando lo mejor.
    HDS-14 sistema de seguridad
    La rampa automotriz de cuatro postes HDS-14 sus grandes poleas y carga lo hacen único en su clase
    El elevador de carros HDS-14 tiene una extensa capacidad
    HDS-14 carril y cuñas para detener las ruedas del vehículo
