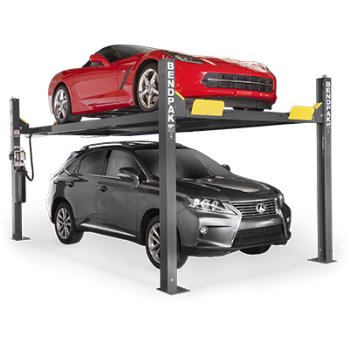

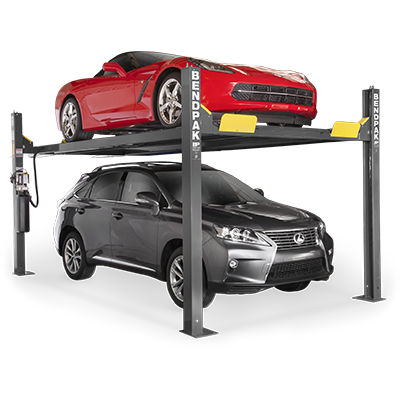

HD-9XW Elevador Extra Alto, Capacidad 9.000 lbs.
Elevador de autos BendPak HD-9XW un elevador adecuado para sus autos y lanchas.
El HD-9XW es robusto y tiene una capacidad de elevación de carga de 9.000 libras. Es ideal para aparcamiento de vehículos en garajes residenciales o edificios comerciales. El HD-9XW funciona como un ascensor de servicio perfecto para los pequeños comercios que todavía quieren hacer un gran negocio. Este modelo de elevador de vehículos está disponible con ruedas opcionales, Jack hidráulicos deslizantes y mucho más.

    Tres colores para elegir su elevador de autos HD-9XW

    El HD-9XW es robusto y tiene una capacidad de carga de hasta 9.000 libras. Es ideal para ahorrar espacio y para aparcamiento de vehículos en garajes residenciales o edificios comerciales. El HD-9 XW funciona como un ascensor de servicio perfecto para los pequeños comercios que todavía que piensan en expander.No se requiere de una fundación/base especial y su instalación es muy fácil. Y con nuestro equipo de ruedas opcionales, usted puede añadir movilidad a su ascensor para que de esta manera usted lo pueda trasladar donde se adapte mejor a sus necesidades.

    El elevador de coches HD-9XW es aproximadamente el mismo tamaño que un típico espacio de estacionamiento y lo que es mejor le permite maximizar su superficie de piso de una manera útil. La rampa HD-9XW le sirve para aparcar motos ATV, Jet skis, carros de golf, botes y lo que usted quiera tener fuera de área. Ahora por fin usted puede tomar ventaja del espacio vertical desperdiciado encima de su coche. Si tiene un garaje con techo de 8 pies de altura, esta plataforma de elevación va a trabajar muy bien para usted.


    No cometa el error de llamar al HD-9XW un ascensor para aficionados, ya que nuestros expertos ingenieros han equipado este modelo con las mismas características que usted encuentra en una rampa con diseño de calidad comercial. Usted sabe que cuando compra un producto de calidad BendPak tiene un respaldo de cuarenta años de experiencia y una sólida reputación.

    El HD-9XW es una versión limitada de elevador pero si usted está buscando por un modelo de dimensiones angostas, entonces tenga en cuenta el HD-9STX

    Diseño confiable
    4 cables de elevación, galvanizados, resistentes y de máxima calidad, además de un cilindro hidráulico debajo de la pista hace que este elevador sea más duradero, libre de mantenimiento y el más solicitado en el mercado.

    Doble poleas
    Para reducir el estrés y la fatiga en los ejes, poleas y cables. Insistimos en dobles poleas con cables, incluso si nos cuesta más en fabricar nuestro equipo, porque al final queremos que usted esté satisfecho.

    Múltiple seguridad
    El HD-9XW está equipado con múltiples niveles de seguridad ajustables para brindarle estacionamiento de altura variable. Un práctico botón de seguridad de control para neumáticos libera todos los seguros simultáneamente.

    Cables aeronáuticos para trabajo pesado
    Cada ascensor automotriz es suministrado con 4 cables de elevación hechos con la más alta calidad, galvanizados y con capacidad de 14.400 libras cada uno. El estimado combinado de estos cables es más de 822% de la capacidad máxima de elevación de todo el ascensor. Y lo que es mejor, nos encargamos que todo luzca bien, ya que colocamos los cables de elevación dentro de la estructura en si.

    Sistema de alimentación hidroeléctrica
    Incorporamos sistemas hidroeléctricos libres de mantenimiento en cada ascensor para brindarle mayor fiabilidad y todos los controles están situados convenientemente a su alcance.

    Grandes bases de metal
    Las grandes bases de metal de 10” x 12”” le proporcionan solidez y estabilidad al HD-9XW.

    Cilindro hidráulico


    Leak proof cylinder technology only available for BendPak four-post lifts
    Cada elevador está equipado con un sólo cilindro hidráulico, escondido debajo del carril para una exposición mínima y máximo rendimiento. Nuestros cilindros hidráulicos industriales disponen de una sólo pieza, un pistón de metal, empacado especialmente con sellos para pistón y con bandas para eliminar virtualmente el paso de fluido. Un rodante lisado de cromo, esmerilado y pulido con una aleación de micro acero C-1045/50 y recubierto con un diámetro mínimo de 0.001” para garantizarle el funcionamiento superior de la vida del cilindro. El cuerpo del cilindro soldado está hecho de tubos de acero construidos para exceder las especificaciones de ASTM. Sus materiales de primera clase, le aseguran que sus cilindros permanecerán derechos, lisos y durarán por mucho tiempo. Un regulador de flujo integrado proporciona control de descenso en el caso de una ruptura inesperada en la manguera.


    Durable acabado de pintura en polvo
    Todos los elevadores de las Series HD tienen un revestimiento de pintura en polvo, lo que le da al metal un acabado de alta calidad, muy resistente y que puede soportar incluso las más duras condiciones ambientales o de químicos. A diferencia de otras compañías que dicen aplicar pintura en polvo, nosotros nos enorgullecemos de nuestro meticuloso proceso, el cual toma 10 pasos para realizarse. En primer lugar, todas las partes son inspeccionadas visualmente antes de ser pulidas. Después, las piezas se lavan en tanques de fosfato en 5 fases, en estos recipientes se pueden acomodar piezas de hasta 25 pies de largo. Una vez limpiadas se secan inmediatamente para evitar la producción de óxido y luego se desgasifican. Después estas partes se pre-hornean en un horno de curado, lo que reduce la posibilidad de defectos que pueden estar ocultos en los poros de metal. Si no se desgasifica, imperfecciones en el metal aparecen y puede crear burbujas lo que ocasionaría partículas en el polvo. Posterior al lavado y desgasificación, todas las superficies o agujeros enroscados son cubiertos con cinta adhesiva de alta temperatura y tapones de silicona. A continuación, a las partes se les aplica una capa ligera de diluyente para eliminar cualquier residuo de luz o huellas dactilares, antes de ser colgados en una línea electrostática. La pintura en polvo se aplica finalmente utilizando una pistola de pulverización electrostática. El polvo se pega a la superficie de manera similar a como el polvo se adhiere a una pantalla de televisión. Una vez que las partes están cubiertas con la pintura en polvo, se colocan en el horno curado a una temperatura de 400º F por 45 minutos.

    Kit/Juego de ruedas portátil
    Con el kit opcional de ruedas podrá convertir su elevador en un equipo de elevación portátil con o sin carro.

    Cuatro modelos a elegir
    Escoja a su elección. Ya sea que está buscando un elevador angosto y de elevación alta le recomendamos el HD-9XW. El HD-9 es el modelo de ancho estándar, el HD-9ST es el angosto y el HD-9STX es el modelo de ancho compacto y alto.

    Diseño integrado
    Cables para elevación, líneas de aire, cerrojos de seguridad y poleas vienen totalmente cubiertos.

    Rampas de acceso más largas
    Estas rampas de acceso/aproximación fueron diseñadas un poco más largas para ayudar a cargar vehículos de piso bajo. Sin duda alguna pequeños cambios hacen una diferencia muy grande.

    Sistema automático de seguridad
    Cilindros de aluminio y de acero inoxidable con calidad aerodinámica liberan simultáneamente los cuatro seguros con tan sólo empujar un botón. Los seguros con resortes se engranan automáticamente cuando el elevador comienza a subir. Para seguridad adicional, un bloqueo secundario actúa como dispositivo de tensión del cable para accionarse en el improbable caso de alguna falla.

    *No todos los modelos de elevadores BendPak cumplen con las normas prescritas de ANSI/ALI ALCTV-2006 ó ANSI/UL 201. Consulte la página www.autolift.org para una lista completa o contacte a BendPak a través del correo electrónico: contact@bendpak.com.mx


      • Capacidad de carga máxima 9.000 libras
      • Diseño independiente
      • CE Certificado y Aprobado. Cumple o excede los mandatos prescritos por la norma europea EN1493
      • De gran altura
      • Perfecto para estacionamiento, almacenamiento y servicio
      • Carriles ideales para acomodar vehículos angostos y estándar
      • Carriles incluyen kit de rieles como accesorios opcionales
      • Alimentación electrohidráulica
      • Mono cilindro hidráulico montado debajo de los rieles
      • Bloques deslizantes anti-balanceo en cada columna
      • Cables auto-lubricantes de gran tamaño
      • Alta velocidad de elevación
      • Cables aeronáuticos de 3/8’ para trabajo pesado
      • Robustos ejes de 1 ¼”
      • Trabas de seguridad posicionados en varios puntos de las columnas
      • Ajustables placas de seguridad tipo escalera
      • Carriles con superficie anti-deslizante
      • Botón pulsador neumático de liberación de seguridad
      • Sistema de seguridad del cable
      • Ubicación de unidad de potencia/energía a pedido
      • Rampas removibles para darle más espacio adicional
      • Rampas más largas para acceso de vehículo de piso bajo
      • Rampas para facilitar espacio son opcionales
      • Láminas anti-goteo son opcionales
      • Plataformas sólidas para aumentar la capacidad de almacenamiento son opcionales
      • Gatos hidráulicos deslizables tipo Rolling Jack con capacidad de 4.500 libras son opcionales, y están disponibles como modelo RJ-45
      • Certificado por ETL







    • Capacidad de carga: 9.000 libras. / 4.082 kg
      *Capacidad máxima / eje delantero: 4.500 libras. / 2.041 kg
      *Capacidad máxima / eje trasero: 4.500 libras. / 2.041 kg
    • Altura de las columnas: 100”/2.540mm
    • Ancho total: 99 ¾”/2.534mm
    • Longitud exterior: 198”/5.029mm
    • Longitud total: 224”/5.690mm
    • Altura de las columnas: 100 "/ 2,540 mm
    • Min. Altura de carril: 4-1/2 "/ 114 mm
    • Máxima elevación: 82 "/ 2083 mm
    • Altura máxima de elevación con carril: 86-1/2 "/ 2197 mm
    • Ancho entre columnas: 106-3/4 "/ mm 2.711
    • Ancho de carril: 19 "/ mm 483
    • Ancho entre carriles: 37-1/4 "- 44-3/8" / 952 mm - 1.127 mm*Longitud de rieles: 188”/4.775mm
    • Longitud de carriles: 188”/4.775mm
    • *Base de ruedas @ capacidad nominal: 135”/3.429mm
    • *Base de ruedas@ 75% capacidad: 115 "/ 2,921 mm
    • *Base de ruedas @ 50% capacidad: 95 "/ 2.413 mm
    • *Base de ruedas @ 25% capacidad: 80 "/ 2.032 mm
    • Posiciones de trabas de seguridad: 15
    • Espaciamiento de trabas de seguridad: cada 4 "/ 102 mm
    • Tiempo de subida: 50 segundos
    • Motor: 220 VAC / 60 Hz / 1 F
    • Peso de envío: 2.040 lbs/927 kg
    • Dimensiones de envío: 204 "x 22" x 40 "/ mm 5.182 x 559 mm x 1.016 mm

    Nota: Un suministro de aire (mínimo: 30 psi / 3 CFM) se requiere para funcionamiento de los mecanismos de bloqueo de seguridad. Es responsabilidad final y exclusiva del usuario proporcionar, instalar y mantener el suministro de aire.
    *Distancia del centro de las ruedas frontales y traseras del vehículo o el centro de par de ejes en relación a la ubicación de las ruedas del vehículo en el elevador.
    *No todos los modelos de elevadores BendPak cumplen con las normas prescritas de ANSI/ALI ALCTV-2006 ó ANSI/UL 201. Consulte la página www.autolift.org para una lista completa o contacte a BendPak a través del correo electrónico: contact@bendpak.com.mx
    Elevador de autos BendPak HD-9XW un elevador adecuado para sus autos y lanchas.
    Elevador de autos BendPak HD-9XW un elevador adecuado para sus autos y lanchas.
    El elevador de vehículos HD-9XW y su unidad de potencia
    vista lateral de elevador de 4-postes
    HD-9XW sistema de seguridad
    HD-9XW refuerzo de trabas de seguridad
    El elevador de carros HD-9XW ensamblaje de poleas y cables
    Los carriles del elevador de carros HD-9XW son ideales para acomodar vehículos angostos y estándar
