XR-12000L Elevador Vertical Quatra™ - Capacidad 12.000 lbs
Elevador de alineación de tijeras Quatra XR-12000L de BendPak
El elevador especializado Quatra ™ ofrece 12.000 libras. de potencia de elevación vertical. Este increíble diseño permite un acceso fácil y sin obstáculos desde el frente, la parte posterior y los lados. Su estructura libre de postes utiliza un diseño de elevador de carro de tijera de cuatro lados opuestos. Prácticamente no hay cambios radiales, por lo que se adapta a espacios muy concurridos.

    Elevador de tijera Quatra ™ XR-12000L

    Quatra de BendPak es uno de esos elevadores de taller únicos en una generación que ahorra espacio y aumenta la capacidad de elevación. Para un tamaño tan compacto, es asombroso que alcance fácilmente las 12,000 libras. de elevación.

    Equilibrio fiable y bloqueo mecánico

    El Quatra presenta un cambio radial cero, lo cual es básicamente inaudito para un elevador de automóviles que eleva vehículos hasta 12,000 libras. Mientras que los elevadores de paralelogramo necesitan al menos un poco de espacio adicional en el piso para adaptarse a su desplazamiento lateral, el Quatra sube y baja directamente. Además, el XR-12000L está equipado con un colector de regulación hidráulico inteligente. Este dispositivo tiene cuatro válvulas de bola de dos posiciones que crean un equilibrio de presión hidráulica entre los cilindros maestro y esclavo. Este sistema de misión crítica garantiza un ascenso y descenso de nivel en todo momento. No solo eso, cada válvula de bola es parte de un sistema de bloqueo mecánico que le permite dejar el Quatra elevado indefinidamente. El conjunto de la válvula del colector se encuentra justo en la consola de potencia. También cuenta con una cubierta que se puede quitar para mantenimiento y otros ajustes.

    Diseño único en su tipo

    Quatra se beneficia de un diseño ergonómico que ayuda a los operadores a subir y bajar de forma rápida y segura. El aumento de la productividad es evidente desde la primera vez que levanta un vehículo. La capacidad de colocarse debajo de un elevador elevado desde cualquier ángulo es única para un elevador de tijera (aunque el Quatra no es un verdadero elevador de tijera). El elevador sube y baja rápidamente a su altura preferida con solo presionar un botón.

    Todo está en el enfoque

    Cuando se trata de colocar vehículos en un elevador de automóviles, no hay otro modelo en el mercado que lo haga más fácil. Las rampas de acceso tienen un amplio rango de extensión, desde 56 ”hasta un increíble 79”. Extiéndalos en solo unos segundos. Estas rampas son las favoritas de nuestros clientes, especialmente cuando no hay mucho espacio para trabajar, pero hay mucho trabajo por hacer. En resumen, la serie de elevadores Quatra de BendPak es la solución para los clientes que desean uno de los modelos de elevadores de automóviles más versátiles y completos de la industria.

    Equipo opcional

    Opcional de 6000 libras. Los gatos rodantes de capacidad (modelo RBJ6000) son una gran adición para aumentar la capacidad de servicio. Cada gato tiene brazos telescópicos y almohadillas de contacto del bastidor que pueden extenderse sobre las pistas y colocarse debajo de los puntos de elevación del vehículo. Cada gato cuenta con tres posiciones de bloqueo de seguridad y adaptadores apilables para camiones y furgonetas para aumentar la altura de elevación y mejorar el acceso a los puntos de contacto del bastidor en vehículos con mucha distancia al suelo. Los gatos vienen equipados con una bomba hidroneumática de calidad comercial que requiere una presión máxima de 125 psi y 10-20 CFM.

    Hay disponible un kit de línea aérea de puente rodante integrado que se instala perfectamente dentro de la pista para crear una solución de enrutamiento de mangueras más ordenada para el propósito de un gato simple o doble.

    XR-12000 Quatra especificaciones de vertido de concreto.

    Características


      • Capacidad de carga 12.000 libras
      • Rampas de acceso con bisagras que les ayudan a ser expandibles y plegables dependiendo de su necesidad y para fácil almacenamiento
      • Platos giratorios de alineación frontales y placas deslizantes traseras
      • Placas le ofrecen regulación manual para mejor nivelado
      • Acabado de pintura en polvo para que su equipo dure más tiempo, al exponerse a ambientes adversos o derrames de substancias químicas
      • Carriles anti-deslizantes ofrecen un agarre seguro para vehículos y técnicos que los trabajan
      • Sistema de energía electro-hidráulica confiable
      • Cilindros cuentan con fusibles de velocidad integrados para controlar el descenso repentino
      • Consola con controles fáciles de operar
      • Diseño con acceso frontal, central, lateral y trasero
      • Sistema de múltiples posiciones de nivelación
      • Control del liberación de seguridad accionado por un solo botón
      • Retenes de detención frontales para las llantas son plegables para dar cabida a vehículos con frente muy bajo o cuando se realiza servicio de alineación
      • Rodamiento auto-lubricantes en todos los puntos de apoyo de movimiento
      • Bases de estructura robusta de metal y carriles de acero forjado
      • Engrasadores en todas las partes móviles y ejes
      • Unidad de alimentación de energía hidráulica de alta eficiencia para proporcionarle tiempos más rápidos de ascenso y descenso
      • Fácil acceso a los componentes electro-hidráulicos para sencillo mantenimiento rutinario
      • Controles de operación fáciles de entender y de usar
      • Consola de operación con fácil acceso frontal
      • Puede ser empotrado o montado
      • Certificado por ETL


    Equipo Opcional
    • Gatos hidráulicos deslizantes como el modelo RJ-6 con capacidad de 6.000 libras. Cada gato tiene brazos telescópicos y almohadillas de hule de contacto para ser posicionados en puntos clave del vehículo. Los gatos vienen equipados con una pompa hidráulica de aire que requiere una presión máxima de 125 PSI y CFM 10-20.

    • Un kit o sistema integrado de accesorios de líneas de aire para puente rodante que se instala perfectamente dentro del carril para crear una solución de encaminamiento de mangueras más organizado.

    • El XR-12000 está equipado con un colector regulador hidráulico, situado en la consola de alimentación con cubierta removible para el sencillo mantenimiento rutinario y de ajuste.




    • Capacidad de carga: 12.000 libras / 5.443 kg
    • Ancho total: 86” / 2.184 mm
    • Longitud total/rampas extendidas: 276-3/4" / 7.029 mm
    • Longitud total/rampas colapsadas: 257-3/4" / 6.547 mm
    • Longitud total/rampas estibadas: 225” / 5.715 mm
    • Ancho de carril: 24” / 610 mm
    • Ancho entre carriles: 40” / 1.028 mm
    • Longitud de carriles: 193" / 4.902 mm
    • Servicio general de Base de rueda: 175.5" / 4.458 mm
    • Min altura de carril: 11-3/4” / 298 mm
    • Máxima altura de elevación: 75”/ 1.910 mm
    • *Min. Distancia de base de rueda @ capacidad nominal: 135" / 3.429 mm
    • *Min. Distancia de base de rueda @ capacidad 75%: 120" / 3.048 mm
    • *Min. Distancia de base de rueda @ capacidad 50%: 100" / 2.540 mm
    • *Min. Distancia de base de rueda @ capacidad 25%: 80" / 2.032 mm
    • *Posiciones de bloqueo de seguridad: 13
    • Motor: 220 VAC / 60 Hz / 1 F

    Nota: El suministro de aire (mínimo: 30/psi/3CFM) es necesario para liberar los mecanismos de bloqueo de seguridad. Es responsabilidad exclusiva del usuario proporcionar, instalar y mantener el suministro de aire.
    *Distancia del centro de las ruedas frontales y traseras del vehículo o el centro de par de ejes en relación a la ubicación de las ruedas del vehículo en el elevador.
    *No todos los modelos de elevadores BendPak cumplen con las normas prescritas de ANSI/ALI ALCTV-2006 ó ANSI/UL 201. Consulte la página www.autolift.org para una lista completa o contacte a BendPak a través del correo electrónico: contact@bendpak.com

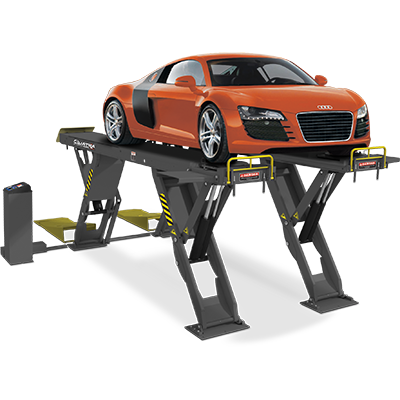

    Elevador de alineación de tijeras Quatra XR-12000L de BendPak

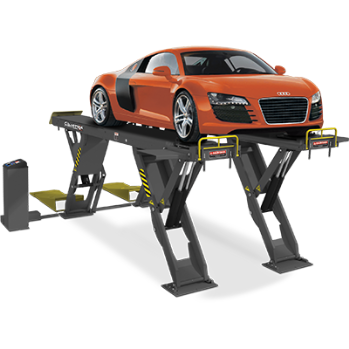

    Elevador de alineación de tijeras Quatra XR-12000L de BendPak
