HD-9AE Rampa de Alineación de 4-Postes - Capacidad 9.000 lbs

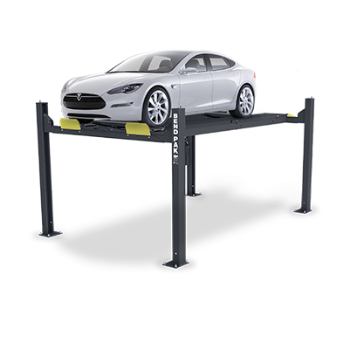

Elevador de alineación de cuatro postes HD-9AE de BendPak
El HD-9AE de cuatro postes es una rampa para alineación de autos o camionetas de peso ligero. Este equipo le proporciona un sistema de elevación de capacidad de carga de hasta 9,000 libras y es perfecto por su rendimiento y asequibilidad.
    El HD-9AE de cuatro postes, es una rampa para alinear vehículos que cuenta con posiciones ajustables de nivelado múltiple, platos frontales de alineación y placas deslizantes traseras. Este elevador es compatible con toda la instrumentación utilizada en alineación principal incluyendo sistemas de 3D y de cámara de alineación de rueda.

    • Sus placas antideslizantes con múltiples rodantes en la parte posterior y platos frontales le permiten extrema precisión y libre flotación de las ruedas cuando realice trabajos de alineación.

    • Platos de doble posicionamiento o de rotación manual para mejor acomodación del vehículo.

    • Cables de acero inoxidable para carga pesada le proporcionan un gran balance de fuerza, resistencia a la abrasión y al desgaste.

    • Poleas dobles reducen estrés y desgaste.

    • Engrasadores están situados en cada eje de la polea y la polea para que el mantenimiento de lubricación no sea un problema.

    • El HD-9AE cuenta con un cilindro hidráulico montado debajo del carril para evitar exposición y contacto con otros elementos.

    • Un limitador de flujo hidráulico incorporado  proporciona un descenso controlado en el evento inesperado de una rotura de manguera.

    • Tiene un acabado de pintura en polvo la que los protege de condiciones adversas de clima, derrames de substancias químicas y que además le proveerá de años de protección.

    • Seguros con soportes de resorte automáticamente se enlazan durante el ascenso, mientras que las trabas de posicionamiento escalonado ajustable   permiten la nivelación pareja de los carriles incluso cuando el elevador está instalado en pisos inclinados.

    • Un simple botón neumático de liberación de bloqueos permite las operaciones de ascenso y descenso que sean sencillas y rápidas. Cilindros neumáticos de de aluminio y acero inoxidable de calidad aeronáutica le darán años de servicio sin problemas.


    • Un sistema de seguridad secundario se encuentra en constante guardia como refuerzo en el caso improbable que ocurra un fallo.

    • Los cables de elevación, líneas de aire, cerrojos de seguridad y poleas se encuentran resguardados dentro de la estructura del elevador.

    • Múltiples bloqueos de posición ajustable de altura para estacionamiento de elevación y nivelación infinita.

    • Un sistema de energía electrohidráulico de libre mantenimiento que le asegura máxima fiabilidad.

    • Controles de operación convenientemente localizados.

    • Un gran accesorio opcional para los elevadores puede ser un gato hidráulico modelo RJ-45 ya que le ayuda a aumentar la capacidad de servicio. Cada gato tiene tres funciones de bloqueo de seguridad y adaptadores ya sea tanto para camionetas y furgonetas. Los gatos vienen equipados con una bomba hidráulica de aire tipo comercial que requiere una presión máxima de 125 PSI y 10-20 CFM.

    *No todos los modelos de elevadores BendPak cumplen con las normas prescritas de ANSI/ALI ALCTV-2006 ó ANSI/UL 201. Consulte la página www.autolift.org para una lista completa o contacte a BendPak a través del correo electrónico: contact@bendpak.com

      • Capacidad de carga 9.000 libras
      • Placas con múltiples bolas deslizantes
      • CE Certificado y Aprobado. Cumple o excede los mandatos prescritos por la norma europea EN 1493
      • Seguros con accionado de resorte
      • Cables de elevación de acero inoxidable
      • Poleas de doble cubo para los cables
      • Engrasadores en cada polea
      • Mono cilindro hidráulico
      • Limitador integrado de flujo hidráulico
      • Acabado de pintura en polvo para que su equipo dure más
      • Sistema de energía electro-hidráulica de libre mantenimiento
      • Cilindros neumáticos calidad aeronáutica
      • Sistema de seguridad de refuerzo
      • Sistema de liberación de un solo botón a presión
      • Cables cubiertos, líneas de aire, trabas de seguridad y poleas completamente ocultos
      • Varias posiciones de ajuste de trabas de seguridad
      • Controles fáciles de operar y de alcanzar





    • Ancho total: 127” / 3.226 mm
    • Longitud externa: 198” / 5.029 mm
    • Longitud total: 224” / 5.690 mm
    • Altura de las columnas: 88”/2.235 mm
    • Altura mínima de carril: 6-1/2” / 165 mm
    • Altura máxima: 70” / 1.778 mm
    • Altura máxima de elevación con carril: 76-1/2” / 1.943 mm
    • Ancho entre columnas: 117” / 2.972 mm
    • Ancho de carril: 19” / 483 mm
    • Ancho entre carriles: 40” / 1.016 mm
    • Longitud de carriles: 188” / 4.775 mm
    • *Min. Base de rueda @ capacidad base: 135” / 3.429 mm
    • *Min. Base de rueda @ capacidad 75%: 115” / 2.921 mm
    • *Min. Base de rueda @ capacidad 50%: 95” / 2.413 mm
    • *Min. Base de rueda @ capacidad 25%: 80” / 2.032 mm
    • Posiciones de trabas de seguridad: 12
    • Espaciamiento de trabas de seguridad: cada 4” / 102 mm
    • Tiempo de subida: 60 segundos
    • Motor: 220 VAC / 60 Hz / 1 Ph

    Nota: El suministro de aire (mínimo: 30/psi/3CFM) es necesario para liberar los mecanismos de bloqueo de seguridad. Es responsabilidad exclusiva del usuario proporcionar, instalar y mantener el suministro de aire.
    *Distancia del centro de las ruedas frontales y traseras del vehículo o el centro de par de ejes en relación a la ubicación de las ruedas del vehículo en el elevador.
    *No todos los modelos de elevadores BendPak cumplen con las normas prescritas de ANSI/ALI ALCTV-2006 ó ANSI/UL 201. Consulte la página www.autolift.org para una lista completa o contacte a BendPak a través del correo electrónico: contact@bendpak.com

    Elevador de alineación de cuatro postes HD-9AE de BendPak
    Elevador de alineación de cuatro postes HD-9AE de BendPak
    Rodillos de placa deslizante de elevación de alineación BendPak HD-9AE
    Placas de giro de elevación de alineación BendPak HD-9AE
    Cerraduras de seguridad de holgura de elevación de alineación BendPak
    Conjunto de carro elevador de alineación BendPak HD-9AE
    Cables anti-torsión de elevación de alineación BendPak HD-9AE
    Roldanas de cable de elevación de alineación BendPak HD-9AE
