HD-9STX Extra Alto, Ancho Compacto

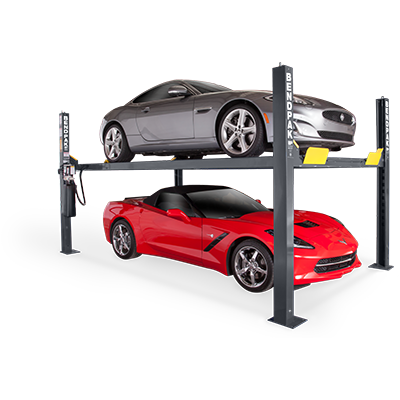

HD-9STX elevador de autos de cuatro postes
El HD-9STX es un equipo robusto y tiene una capacidad de elevación de 9.000 libras. Es ideal para estacionamiento de vehículos en garajes residenciales o edificios comerciales. El HD-9STX funciona como un ascensor de servicio perfecto para los pequeños comercios que todavía quien hacer un gran negocio. Este modelo de elevador de vehículos está disponible con ruedas opcionales, Jack hidráulicos deslizantes y mucho más.

    Tres colores para elegir su elevador de autos HD-9STX

    El HD-9STX es resistente y con una capacidad de elevación de 9.000 libras. Es ideal para ahorrar espacio y para aparcamiento de vehículos en garajes residenciales o edificios comerciales. El HD-9STX  funciona como un ascensor de servicio y es perfecto para los pequeños comercios que todavía quien hacer un gran negocio. No se requiere de una fundación/base especial y su instalación es muy sencilla. Y con nuestro equipo de ruedas opcionales, puede añadir movilidad a su elevador de autos para trasladarlo donde se adapte mejor a sus necesidades.







    El elevador de coches HD-9STX es aproximadamente del mismo tamaño que un típico espacio de estacionamiento y lo que es mejor le permite maximizar su superficie de piso de una manera útil. La rampa HD-9STX le sirve para aparcar motos ATV, Jet skis, carritos de golf, botes y lo que usted quiera tener fuera de área. Ahora por fin usted puede tomar ventaja del espacio vertical desperdiciado encima de su coche.  Esta plataforma de elevación es perfecta para garajes con techo de 8 pies de altura.

    No cometa el error de llamar al HD-9STX un ascensor para aficionados, ya que nuestros expertos ingenieros han equipado este modelo con las mismas características que usted encuentra en una rampa con diseño de calidad comercial. Usted sabe que cuando compra un producto de calidad BendPak tiene un respaldo de cuarenta años de experiencia y una sólida reputación.


    El HD-9STX es una versión limitada de elevador pero si usted está buscando por un modelo estándar de dimensiones angostas, entonces tenga en cuenta el HD-9XW.

    Diseño confiable
    4 cables de elevación de acero inoxidable, resistentes y de máxima calidad, además de un cilindro hidráulico debajo de la pista hace que este elevador sea más duradero, libre de mantenimiento y el más solicitado en el mercado.

    Dobles poleas
    Para reducir el estrés y la fatiga en los ejes, poleas y cables. Insistimos en dobles poleas con cables, incluso si nos cuesta más en fabricar nuestro equipo, porque al final queremos que usted esté satisfecho.

    Múltiple seguridad
    El HD-9STX está equipado con múltiples niveles de seguridad ajustables para brindarle estacionamiento de altura variable. Un práctico botón de seguridad de control para neumáticos libera todos los seguros simultáneamente.

    Cables aeronáuticos para trabajo pesado
    Cada ascensor automotriz es suministrado con 4 cables de elevación hechos con la más alta calidad y de acero inoxidable con capacidad de 14.400 libras cada uno. El estimado combinado de estos cables es más de 822% de la capacidad máxima de elevación de todo el ascensor. Y lo que es mejor, nos encargamos que todo luzca bien, ya que colocamos los cables de elevación dentro de la estructura en si.

    Sistema de alimentación hidroeléctrica
    Incorporamos sistemas hidroeléctricos libres de mantenimiento en cada ascensor para brindarle mayor fiabilidad y todos los controles están situados convenientemente a su alcance.

    Grandes bases de metal
    Las grandes bases de metal de 10” x 12”” le proporcionan solidez y estabilidad al HD-9STX.

    Cilindro hidráulico


    Leak proof cylinder technology only available for BendPak four-post lifts

    Cada elevador está equipado con un sólo cilindro hidráulico, escondido debajo del carril para una exposición mínima y máximo rendimiento. Nuestros cilindros hidráulicos industriales disponen de una sólo pieza, un pistón de metal, empacado especialmente con sellos para pistón y con bandas para eliminar virtualmente el paso de fluido. Un rodante lisado de cromo, esmerilado y pulido con una aleación de micro acero C-1045/50 y recubierto con un diámetro mínimo de 0.001” para garantizarle el funcionamiento superior de la vida del cilindro. El cuerpo del cilindro soldado está hecho de tubos de acero construidos para exceder las especificaciones de ASTM. Sus materiales de primera clase, le aseguran que sus cilindros permanecerán derechos, lisos y durarán por mucho tiempo. Un regulador de flujo integrado proporciona control de descenso en el caso de una ruptura inesperada en la manguera.

    Durable acabado de pintura en polvo
    Todos los elevadores de las Series HD tienen un revestimiento de pintura en polvo, lo que le da al metal un acabado de alta calidad, muy resistente y que puede soportar incluso las más duras condiciones ambientales o de químicos. A diferencia de otras compañías que dicen aplicar pintura en polvo, nosotros nos enorgullecemos de nuestro meticuloso proceso, el cual toma 10 pasos para realizarse. En primer lugar, todas las partes son inspeccionadas visualmente antes de ser pulidas. Después las piezas se lavan en tanques de fosfato en 5 fases, en estos recipientes se pueden acomodar piezas de hasta 25 pies de largo. Una vez limpiadas se secan inmediatamente para evitar la producción de óxido y luego se desgasifican. Después estas partes se pre-hornean en un horno de curado, lo que reduce la posibilidad de defectos que pueden estar ocultos en los poros de metal. Si no se desgasifica, imperfecciones en el metal aparecen y puede crear burbujas lo que ocasionaría partículas en el polvo. Posterior al lavado y desgasificación, todas las superficies o agujeros enroscados son cubiertos con cinta adhesiva de alta temperatura y tapones de silicona. A continuación, a las partes se les aplica una capa ligera de diluyente para eliminar cualquier residuo de luz o huellas dactilares, antes de ser colgados en una línea electrostática. La pintura en polvo se aplica finalmente utilizando una pistola de pulverización electrostática. El polvo se pega a la superficie de manera similar a como el polvo se adhiere a una pantalla de televisión. Una vez que las partes están cubiertas con la pintura en polvo, se colocan en el horno curado y se hornean a una temperatura de 400º F por 45 minutos.

    Juego de ruedas portátil
    Con el kit opcional de ruedas podrá convertir su elevador en un equipo de elevación portátil y lo podrá movilizar a su antojo en el lugar que desee.

    Cuatro modelos a elegir
    Escoja a su elección. Ya sea que está buscando un elevador angosto y de elevación alta le recomendamos el HD-9STX. El HD-9 es el modelo de ancho estándar, el HD-9ST es el angosto y el HD-9XW tiene un ancho estándar pero con gran altura.

    Diseño integrado
    Cables para elevación, líneas de aire, cerrojos de seguridad y poleas vienen totalmente incluidos.

    Rampas de acceso más largas
    Estas rampas de acceso fueron diseñadas un poco más largas para ayudar a cargar vehículos de piso bajo. Sin duda alguna pequeños cambios hacen una diferencia grande.

    Sistema automático de seguridad
    Cilindros de aluminio y de acero inoxidable con calidad aerodinámica liberan simultáneamente los cuatro seguros con tan sólo empujar un botón. Los seguros con resortes se engranan automáticamente cuando el elevador comienza a subir. Para seguridad adicional, un bloqueo secundario actúa como dispositivo de tensión del cable para accionarse en el improbable caso de alguna falla.

    *No todos los modelos de elevadores BendPak cumplen con las normas prescritas de ANSI/ALI ALCTV-2006 ó ANSI/UL 201. Consulte la página www.autolift.org para una lista completa o contacte a BendPak a través del correo electrónico: contact@bendpak.com.mx


      • Capacidad de carga máxima 9.000 libras
      • Diseño independiente
      • CE Certificado y Aprobado. Cumple o excede los mandatos prescritos por la norma europea EN 1493
      • Angosto para mayor eficiencia de espacio
      • De gran altura
      • Perfecto para estacionamiento, almacenamiento y servicio
      • Carriles incluyen kit de rieles como accesorios opcionales
      • Alimentación electrohidráulica
      • Mono cilindro hidráulico montado debajo del carril
      • Bloques deslizantes anti-balanceo en cada columna
      • Cables auto-lubricantes de gran tamaño
      • Alta velocidad de elevación
      • Cables aeronáuticos de 3/8’ para trabajo pesado
      • Robustos ejes de 1 ¼”
      • Trabas de seguridad posicionados en varios puntos de las columnas
      • Placas ajustables de seguridad tipo escalera
      • Botón pulsador neumático de liberación de seguridad
      • Seguridad independiente para el cable
      • Ubicación de unidad de potencia/energía a pedido
      • Rampas adicionales y removibles para darle más espacio
      • Rampas más largas para acceso de vehículo de piso bajo
      • Rampas para facilitar espacio son opcionales
      • Láminas anti-goteo son opcionales
      • Plataformas sólidas para aumentar la capacidad de almacenamiento son opcionales
      • Gatos hidráulicos deslizables tipo Rolling Jack con capacidad de 4.500 libras son opcionales y están disponibles como modelo RJ-45
      • Certificado por ETL







    • Capacidad de carga: 9.000 libras. / 4.082 kg
    • Ancho total: 99 ¾”/2.534mm
    • Longitud exterior: 198”/5.029mm
    • Longitud total: 224”/5.690mm
    • Altura de columnas: 100”/2.540mm
    • Min. altura de carril: 4 ½”/114mm
    • Máxima elevación: 82" / 2,083 mm
    • Máxima altura de elevación con carril: 86-1/2" / 2,197 mm
    • Ancho entre las columnas: 89-3/4" / 2,280 mm
    • Ancho de carril: 19 "/ 483 mm
    • Ancho entre carril: 37 ½” / 952mm
    • Línea central de carril a carril: 75 ½”/1,435mm
    • Espacio libre entre columnas: 76 ½”/1.943mm
    • Longitud de carriles: 188”/4.775mm
    • *Base de ruedas @ capacidad nominal: 135”/3.429mm
    • *Base de ruedas@ 75% capacidad: 115 "/ 2,921 mm
    • *Base de ruedas @ 50% capacidad: 95 "/ 2413 mm
    • *Base de ruedas @ 25% capacidad: 80 "/ 2032 mm
    • Posiciones de trabas de seguridad: 15
    • Espaciamiento de seguridad: cada 4 "/ 102 mm
    • Tiempo de subida: 50 segundos
    • Motor: 220 VAC / 60 Hz / 1 F
    • Peso de envío: 1.992 lbs/906kg

    • Dimensiones del envío: 204 "x 22" x 40 "/ mm 5.182 x 559 mm x 1.016 mm

    Nota: Un suministro de aire (mínimo: 30 psi / 3 CFM) se requiere para funcionamiento de los mecanismos de bloqueo de seguridad. Es responsabilidad final y exclusiva del usuario proporcionar, instalar y mantener el suministro de aire.
    *No todos los modelos de elevadores BendPak cumplen con las normas prescritas de ANSI/ALI ALCTV-2006 ó ANSI/UL 201. Consulte la página www.autolift.org para una lista completa o contacte a BendPak a través del correo electrónico: contact@bendpak.com.mx

    HD-9STX elevador de autos de cuatro postes
    HD-9STX elevador de autos de cuatro postes
    Elevador de autos HD-9STX y su unidad de potencia
    Vista lateral del elevador para carros HD-9
    Elevador de autos HD-9STX demuestra ensamblaje de cables y poleas
    El elevador de vehículos HD-9STX muestra ensamblaje de trabas de seguridad
    Elevador de autos HD-9STX y su sistema de seguridad de refuerzo
